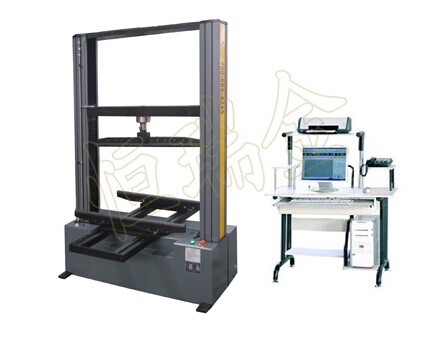

WDW-Z系列;5kN/10kN/20kN/50kN/100kN.微机控制瓷砖石膏板抗折试验机(CE);
→5kN/10kN/20kN/50kN/100kN.Computer Control Ceramic Tiles Bending Testing Machine;
→5kN/10kN/20kN/50kN/100kN.Computer Control Gypsum Board Bending Testing Machine;
→WDW-Z5/Z10/Z20;5kN/10kN/20kN微机控制瓷砖石膏板抗折试验机(CE);
→WDW-Z30/Z50;30kN/50kN微机控制瓷砖石膏板抗折试验机(CE);
→WDW-Z100;100kN微机控制瓷砖石膏板抗折试验机(CE);
重要功能:
→各种陶瓷砖、石棉水泥波瓦、石棉水泥平板、稻草板、石膏板、轻质保温材料制板、木板材、各种非金属复合板材的抗折力性能、抗弯曲性能进行测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
→各种金属、薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品等非金属材料试验。
→应力松弛试验及粘合剂强度试验。
重要特点:
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001~600mm/min(可定制高速试验机1000mm/min;1500mm/min)。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法(国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数: 来电咨询:18660118271 黄先生
5kN/10kN/20kN/50kN/100kN微机控制瓷砖石膏板抗折试验机 Ceramic Tiles Bending Testing Machine;Gypsum Board Bending Testing Machine; |
1 | 最大试验力 | 5kN/10kN/20kN | 30kN/50kN | 100kN |
2 | 试验机级别 | 0.5级 / 1级 |
3 | 负荷测量范围 | 0.4\%~100\%FS(0.5级)/1\%~100\%FS(1级) |
4 | 示值相对误差 | ±0.5\%(0.5级)/±1.0\%以内(1级) |
5 | 试验力分辨力 | 1/±300000FS(全程分辨力不变) |
6 | 变形测量范围 | 0.2\%~100\% |
7 | 力控速率调节范围 | 0.005\%~5\%FS/S |
8 | 力控速率控制精度 | 速率<0.05\%FS时,为±1\%设定值以内; 速率≥0.05\%FS时,为±0.5\%设定值以内; |
9 | 变形速率调节范围 | 0.005~5\%FS/s; |
10 | 变形速率控制精度 | 速率<0.05\%FS/s时,为设定值的±1\%以内; 速率≥0.05\%FS/s时,为设定值的±0.5\%以内; |
11 | 位移速率调节范围 | 0.001~600mm/min(可定制高速系统0.001~2000mm/min) |
12 | 位移速率控制精度 | 为设定值的±0.2\%以内; |
13 | 恒力、恒变形、恒位移控制范围 | 0.5\%~100\%FS |
14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10\%FS时,为设定值的±0.5\%以内 设定值<10\%FS时,为设定值的±1\%以内 |
15 | 有效试验跨度 | 1100mm |
16 | 横梁移动行程 | 1000mm |
17 | 电源电压 | ~220V±10\% 50Hz(须可靠接地) |
18 | 机器功率 | 750W | 1500W | 3000W |
19 | 载荷机架尺寸(LWH) | 860x460x1750mm | 1600x1300x2100mm | 1700x1500x2400mm |
20 | 机器重量 | ≈400kg | ≈600kg | ≈900kg |
主要配置:
名 称 | 内 容 | 备 注 |
载荷机架 | 高刚性、高稳定性、大跨度、门式载荷机架 | 1台 |
驱动系统 | 进口交流伺服电机及驱动器 | 1套 |
测控系统 | HRJ-Test全数字闭环、多通道、多功能、易操控 | 1套 |
测力传感器 |
| 1支 |
手持控制器 |
| 1只 |
抗折附具 | 试件规格≤1000x1000mm;橡胶包裹,球铰自平 | 1套 |
压缩附具 |
| 1套 |
计算机 | 主流品牌 | 1台 |
随机工具 |
| 1套 |
技术资料 | 说明书、装箱单、合格证、服务单 | 1套 |
试验机软件 | 中文版/可定制英文版 | 1套 |
